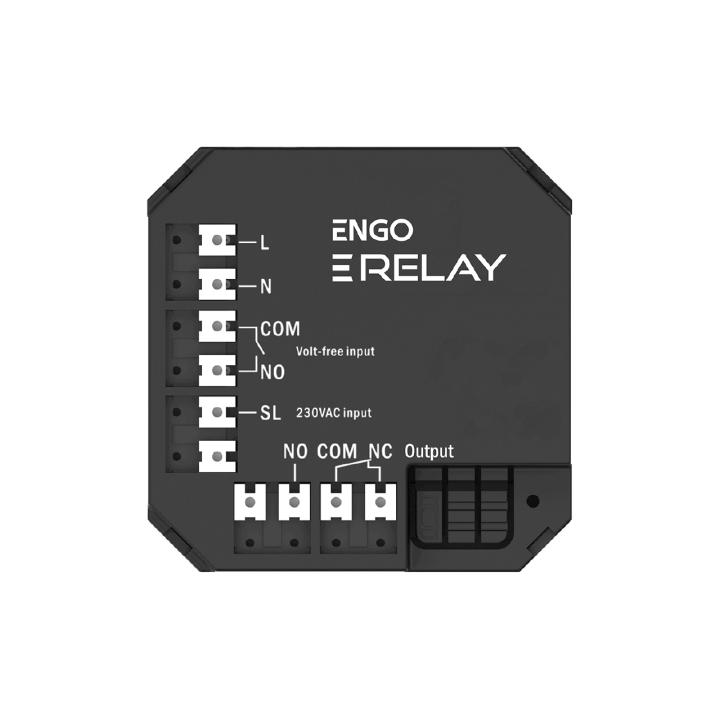

Releu inteligent Engo ERM 12A - 230v

ERM-12A este utilizat pentru pornirea/oprirea dispozitivelor electrice. Datorita dimensiunilor sale reduse, acesta poate fi instalat intr-o cutie de instalare sau acolo unde este necesar sa se controleze un
receptor cu o sarcina maxima de 12A.
Permite controlul dispozitivelor cu o sarcina maxima de 12 A: sursa de caldura, pompa de circulatie, iluminat, ventilatoare, porti etc.

Descrierea functionarii
Releul trebuie sa fie alimentat cu 230 V AC. Comanda releului se face prin aplicarea unei tensiuni de 230 V AC la contactul de intrare SL sau prin scurtcircuitarea contactelor de intrare COM / NO (VOLTAGE FREE INPUT). Acest lucru va comuta contactele din circuitul de iesire NO / COM / NC. Starea de functionare a releului este indicata de un LED albastru. Dupa caderea tensiunii de 230 V AC de la intrarea SL sau dupa deschiderea intrarii libere de tensiune COM / NO, modulul releului va reveni la pozitia sa initiala.

Produsele Engo beneficiaza de 5 ani de garantie
Dimensiunile modulului permit plasarea acestuia intr-o doza de instalare incastrata.

Scheme de montaj pentru doua surse de caldura

Atentie! Schema contine mai multe tipuri de relee, va rugam sa ne contactati pentru precizari.

Date tehnice:

Alimentare  230V AC 50Hz
Sarcina maxima  12A
Comunicare  Cu fir
Iesire  NO/COM (fara tensiune)
Intrare   NO/COM
SL 230V - semnal de iesire cu tensiune

Dimensiuni  48 x 48 x 20 mm.
